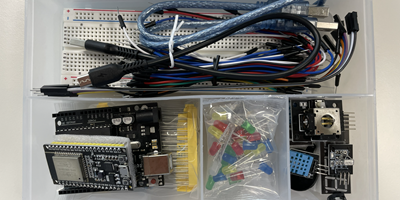

Inhalt der Boxen für die Praxisübungen
In diesen Boxen befinden sich die Bauteile, die für die Praxisübungen im Rahmen des IT-T Unterrichts benötigt werden.
Dieser Microcontroller kann über die Arduino IDE oder Visualstudio Code mit PlattformIO in C++ programmiert werden. Er bietet WLAN und Bluetooth Unterstützung.
Ein Programmierung in Micropython ist z.B. mit Thonny ebenfalls möglich.

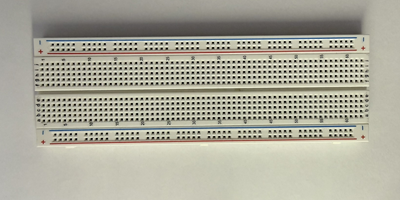

Auf diesen "Steckbrettern" können die für das jeweilige Projekt benötigten Bauteile angeordnet und mit dem Microcontroller verbunden werden.
Die beiden hier horizontal abgebildeten Anschlussreichen oben und unten sind jeweils entlang der blauen und roten Linien horizontal verbunden, während die Aschlüsse im mittleren Bereich jeweils in Fünfergruppen (a-e bzw. f-j) vertikal verbunden sind.

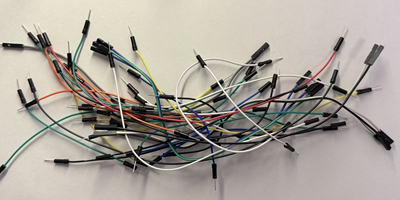

In den Boxen befinden sich Kabel in verschiedenen Farben und Längen.
Neben Kabeln mit Steckern auf beiden Seiten finden sich auch Kabel mit einem Stecker und einer Buchse in der Box. Letztere dienen dazu, Bauteile, die über Steckerpins verfügen zu verwenden, ohne sie auf das Breadboard zu stecken. Dies gilt vor allem für den ESP, da dieser für ein Breadboard zu breit ist, um seine Anschlüsse auf beiden Seiten noch nutzen zu können.

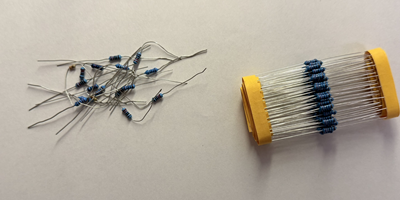

Elektrische Widerstände werden zur Strombegrenzung als Vorwiderstand bei LEDs oder als "Pull-up"- bzw. "Pull-down"- Widerstände bei Schaltern und Sensoren benutzt, damit keine undefinierten Signalzustände entstehen, wenn eine Eingangsleitung offen ist.
Die einfachsten Aktoren, die im Rahmen des Unterrichts eingesetzt werden.

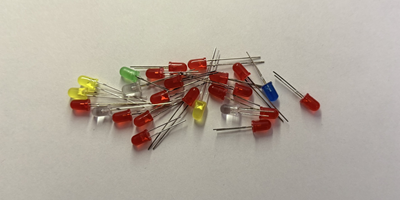

Können für optische Effekte, wie Lauf- und Blinklichter, eingesetz werden, aber auch zur visuellen Ausgabe von Mess- und Programmzuständen.

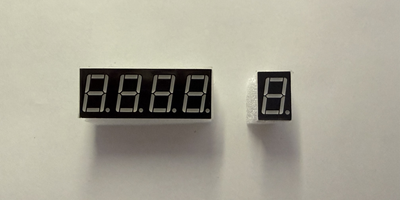

Insgesamt acht LEDs in spezieller Form und Anordnung ermöglichen die Darstellung einer Ziffer mit Dezimalpunkt.

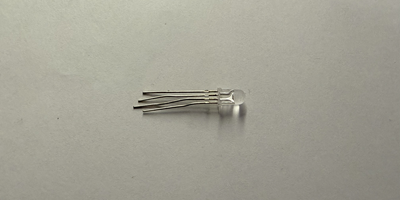

In diesem Bauteil sitzen eine rote, eine grüne und eine blaue LED mit gemeinsamer Kathode (Minuspol). Durch geeignete Ansteuerung lassen verschiedene Leuchtfarben erzeugen.

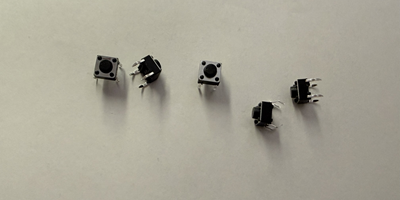

Einfacher Sensor zum Erfassen von Benutzeraktionen.

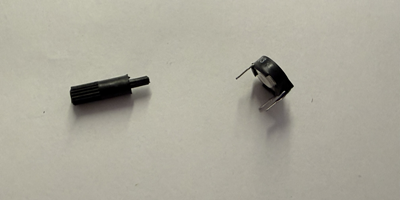

Regelbarer Widerstand. Mit diesem lassen analoge Eingaben realisieren.

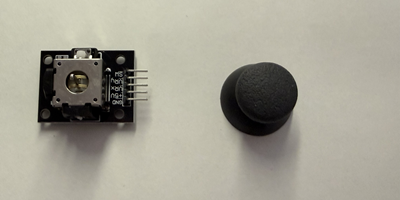

Technisch gesehen besteht der Joystick aus zwei Potentimetern und einem Taster, die über die entsprechenden Anschlüsse ausgewertet werden können.

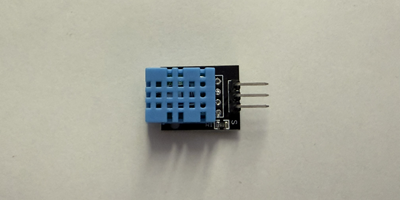

Der DHT11 ist ein digitaler Luftfeuchtigkeits- und Temperatursensor mit einer einfachen Auflösung und überschaubarer Genauigkeit.
