Netzwerkhardware

Im Netzwerkraum befinden sich drei Racks mit Netzwerkhardware. Jedes Rack ist ausgestattet mit:

• Einer USV: APC Smart-UPS C 1500
• Drei Switches: Cisco Catalyst 2960 Plus Series
• Drei Router: Cisco 4321
• Eine Firewall: Cisco ASA 5506-X

Jedes dieser Racks ist über ein Patchpanel mit einem Verteilungsrack verbunden. Über dieses kann man Verbindung zum Labornet, zu einigen ESXi-Servern und in den Unterrichtsraum herstellen.

Verteilerrack

Im Verteilerrack befinden sich ein paar Server, eine Fritzbox und eine Synologie NAS.

Die Fritzbox dient dazu eine WLAN-Netz aufzuspannen, über das man ins Labornetz gelangen kann. Sie ist der DHCP-Server für das Labornetz. Außerdem stellt sie den Internetzugang über das Schulnetz bereit. Ein Site2Site-VPN mit der Fritzbox im CPS-Labor ermöglicht die Verwendung des MQTT-Brokers auch im dortigen WLAN.

Arbeitsrechner

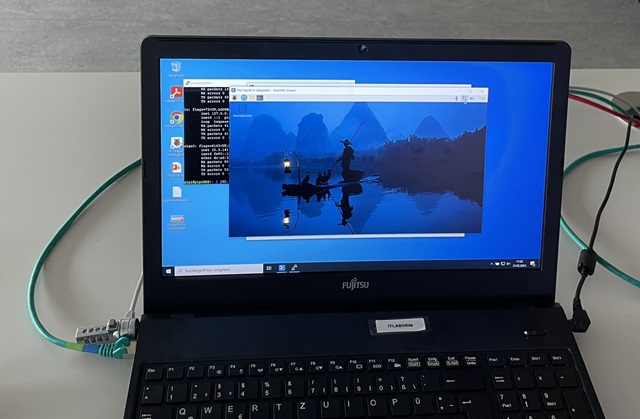

Im Laborraum stehen insgesamt 24 (+5) Laptops zur Verfügung, die über LAN oder WLAN wahlweise ins Labornetz oder Schulnetz verbunden werden können.

Anmeldung an den Laptops

Neben der Anmeldung an der Schuldomäne ist an den Laptops eine lokale Anmeldung mit etwas erhöten Rechten möglich:

Beutzername : ./ITLabor
Kennung: Labor2020!

Weitere Ausstattungselemente

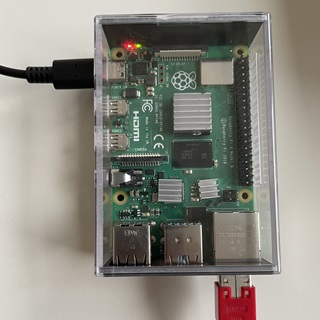

Neben den oben genannten Geräten stehen noch etwa 20 Raspberry Pi 4 Einplatienenkomputer mit 1 GB Ram.

Server

Dank diverser Spenden stehen im Labor vier konfigurierte ESXi-Server zur Verfügung, auf denen die Arbeitsgruppen ihre virtullen Rechner anlegen können.

Daneben gibt es noch zwei hp-Server auf denen Proxmox als Hypervisor läuft.
